|
|
KETCH007環氧防靜電地坪
適用范圍:
電子、微電子、通訊、計算機、精密儀器、紡織、印刷、粉體化學、有機溶劑、瓦斯等一切需要抗靜電的工廠的墻面、地坪及儲油罐。
性能特點：
1.抗靜電效果優良持久，不受時間溫度等影響；
2.防塵、防潮、耐磨；
3.表面光潔平整；
環氧防靜電地坪涂料對基層的要求
◎強度要求：:基層細石混凝土免除的抗壓強度要達到25Mpa以上，與涂料的黏結強度應大于1.5MPa;
◎平整度要求：基層的平整度用2M長度靠尺檢查，最大間隙不得超過2MM含水率和PH值：基層的含水率應小于4%，PH值小于9表面質量：基層表面應無空鼓，開裂，坑洞，起殼和油污;
◎防水處理：底層無底下室的基層需要做防水，防潮處理;
◎防裂處理：地坪設分割縫以防止面積過大產生溫差開裂，應力開裂等 .
施工工藝：
①防水處理： 一樓地面需已做好防水處理；
②素地處理： 依素地狀況做好打磨、修補、除塵；
③防靜電底漆：采用滲透性及附著力特強防靜電環氧底漆滾涂一道，增強表面附著力；
④防靜電中涂：防靜電中涂將環氧樹脂加入適量的石英砂，用鏝刀將其均勻涂布一至二道；
⑤銅箔鋪設： 導電銅箔采用井型鋪設，有效排除累積之靜電，并做接地處理；
⑥防靜電批土：防靜電批土依實際需要施工數道，要求達到平整無孔洞，無批刀印及砂磨印為準；

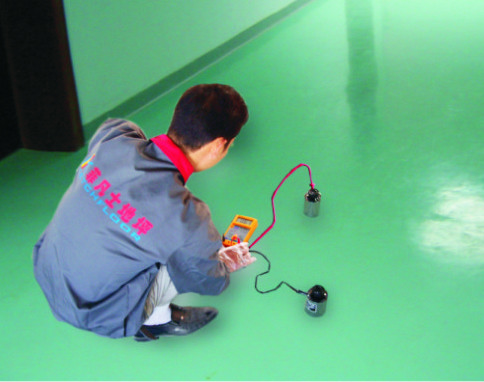

⑦防靜電面漆：防靜電面漆滾涂二道，其體積/表面電阻平均系數值1X10^6～1X10^9?，完工后整體地面光亮潔凈，顏色均一，無空鼓；
⑧施工完成： 24小時后方可上人，72小時后方可重壓。（25℃為準，低溫時開放時間需適度延長）
|
| 環氧防靜電地坪漆系統技術指標 |
|
項 目
|
指 標
|
|
表干時間（h）
|
≤4
|
|
實干時間（h）
|
≤24
|
|
硬度
|
≥2H
|
|
耐沖擊性(1kg/100cm)
|
涂層無裂紋、剝落及明顯變形
|
|
耐磨性（750g/500r,失重,g)
|
≤0.03
|
|
耐水性(7d)
|
不起泡,不脫落,允許輕微變色
|
|
耐油性 (120＃汽油,7d)
|
不起泡,不脫落,允許輕微變色
|
|
耐堿性(10% NaOH,48h)
|
不起泡,不脫落,允許輕微變色
|
|
耐酸性(10% H2SO4,48h)
|
不起泡,不脫落,允許輕微變色
|
|
耐鹽水性(３％NaCl,7d)
|
不起泡,不脫落,允許輕微變色
|
|
粘接強度/Mpa
|
≥2.0
|
|
抗壓強度/Mpa
|
≥60
|
|
體積/表面電阻(Ω)
|
１×106-１×109
|
| 耐污性（%）按K29-4387標準 |
≤10
|
| 防滑性（干濕摩擦系數）按K29-5673標準 |
≥0.76
|
|
防靜電地坪涂料的材料及基本特性
對防靜電地坪而言，首先要考慮到涂層的防靜電指標；其次，還有抗壓強度、抗拉強度和耐磨性，以及通常的耐化學品性能。因此，在配方設計時基本上選用環氧樹脂作為基料，添加導電物質、填料、溶劑及助劑，制成防靜電地坪涂料。 在防靜電地坪涂料中，按涂料品種可分為自流坪涂料和溶劑型涂料兩種：
1、 防靜電自流坪涂料：具有表面平整、硬度高、耐磨性好的優點。最適用于空氣水平流層在1000級以上的場所；
2、 防靜電溶劑型涂料：價格較自流坪低，控制電阻值方便，耐磨性及硬度較自流坪差。適用于空氣水平流層在1000級以下的場所。
按所用導電材料可分為導電纖維類、導電云母粉類、導電金屬粉末和導電助劑四種：
1、 導電纖維類：
優點：具有很高的強度，吸油量極低，很好的導電性能，添加量小，成本較低。
缺點：電阻值的控制較差，容易造成擊穿，造成危害，分散性差，涂層電阻值的分布不均勻。
2、 導電云母粉類：
優點：優良的導電性能，比重較低，吸油量較低，電阻值的控制較方便，能非常均勻地分散在涂層中，涂層電阻值均勻。
缺點：添加量大，成本較纖維類高。
3、 導電金屬粉末：
優點：極好的導電性能，價格低。
缺點：自身顏色較深，無法做成淺色，比重太大，容易沉淀，分散性差，施工難度較大，且易被氧化。
4、 炭黑、石墨：
優點：極好的導電性能，價格低。
缺點：自身顏色較深，無法做成淺色，吸油量太大，無法制成高固體含量的涂料。
5、 導電助劑：
優點：價格低廉，分散均勻。 |
|
|
